Netzwerkzertifizierung
Anlayse der Netzwerkstrecken
Unsere Netzwerkinstallationen erfolgen nach den aktuellen Richtlinien der internationalen Normen ISO/IEC 11801, EN50173-y und EIA/TIA 568A/B. Diese Richtlinien teilen die momentan noch aktuellen und standardisierten Topologien in die folgenden Kategorien:
- Kategorien 1 - 5 in den Klassen A - D zwischen 100khz und 100 Mhz sind nicht mehr aktuell
- Kategorie 6 (Cat. 6) in der Klasse E bis zu 250Mhz
- Kategorie 6 (Cat. 6A) in der Klasse EA bis zu 500Mhz
- Kategorie 7 (Cat. 7) in der Klasse F bis zu 600 Mhz
- Kategorie 7A (Cat. 7A) in der Klasse FA bis zu 1000Mhz
- Kategorie 8 (Cat. 8.1) in der Klasse I zwischen 1600 Mhz und 2000 Mhz Standard ist in der Entwicklung
Nach der Inbetriebnahme der Netzwerkinfrastruktur werden alle, von uns erstellten Netzwerke vermessen und zertifiziert. Hierzu arbeiten wir mit der modernsten Mess- und Analysetechnik von FLUKE NETWORKS. Die Messprotokolle zeigen anschaulich, ob das verlegte Datenkabel dem jeweiligen Standard genügt. Defekte Leitungswege können anhand der Analyseprotokolle zielgerichtet repariert werden. Die Leitungswege werden millimetergenau vermessen und anhand des Messprotokolls können die folgenden Werte ausgelesen werden:
- Aderbelegung, um zu prüfen, ob die Aderpaare korrekt beschaltet sind
- Widerstand
- Signallaufzeit
- Länge und Laufzeitunterschied
- Nahnebensprechen / NEXT
- Rückflussdämpfung/Return Loss
Die folgenden Abbildungen veranschaulichen Messprotokolle eines defekten und funktionstüchtigen Leitungsweges im Vergleich.

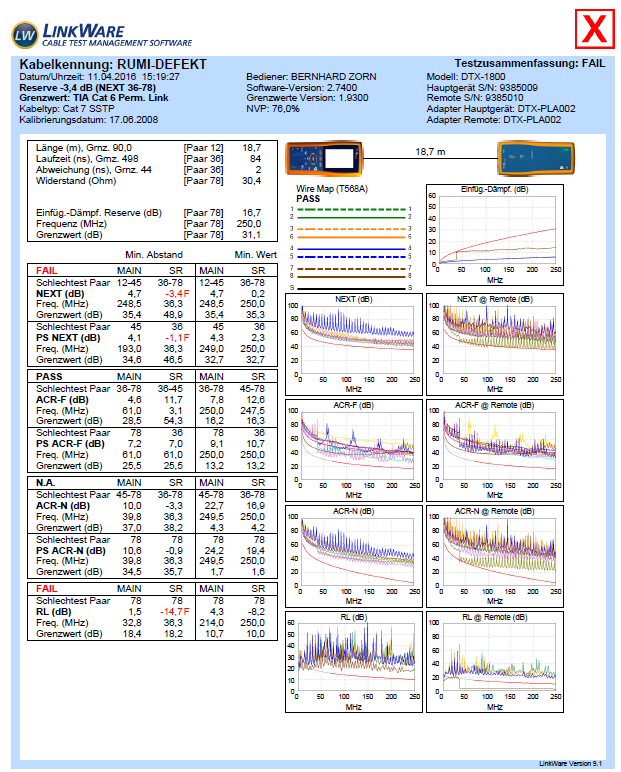

- Messprotokoll einer defekten Kupferkabelverbindung

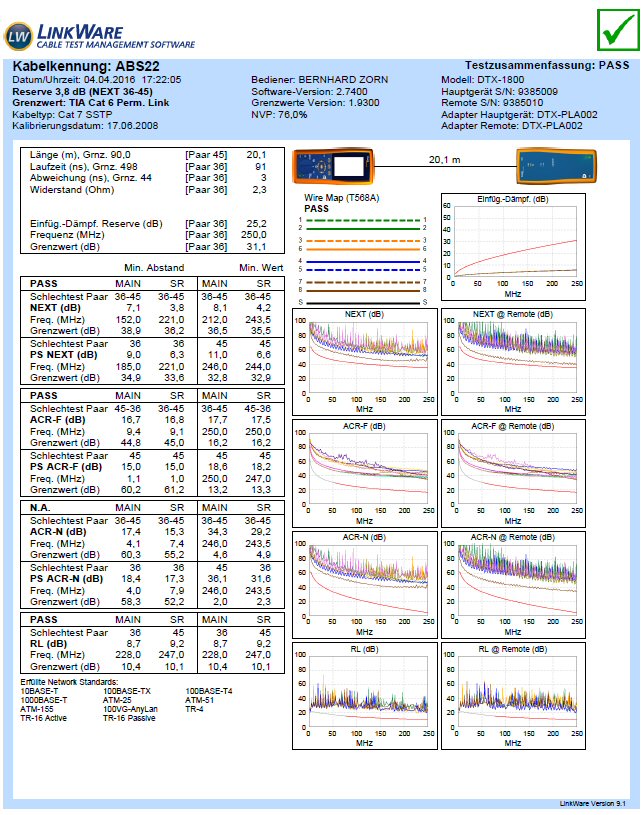

- Messprotokoll einer korrekten Kupferkabelverbindung
